简介

插入式CAN/CAN FD板卡PCAN-PCI Express FD可把带有PCI Express插槽的电脑接入CAN FD和CAN网络。在电脑和CAN两侧之间的电气隔离高达500V。该板卡现有单、双和四通道版本。

新的CAN FD标准 (CAN with Flexible Data Rate) 主要特点是更高的数据传输带宽。最大64数据位每个CAN FD帧 (代替目前的8位) 可用最大12 Mbit/s比特率传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有的CAN网络。但是，在这种情况下，CAN FD扩展不适用。

CAN总线监视软件PCAN-View和用于CAN连接应用程序开发的编程接口PCAN-Basic两款软件包含在发货清单中，也支持新标准CAN FD。

ISO / Non-ISO CAN FD：

自从CAN FD首次实施起，协议已经获得改进并且现在被包含在标准ISO 11898-1中。改进后的CAN FD标准不兼容原始协议。

我们充分考虑了这种情况，我们的CAN FD接口支持这两种协议版本。如果需要，你可以通过软件环境 („Non-ISO“ 和 „ISO“)切换到CAN FD协议。2015年2月之前交付的设备需要固件升级获得该功能。有任何问题，请联系我们：info@hj-baofeng.net。

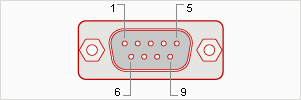

D-Sub引脚分布图

规格：

• 电脑插入式CAN FD板卡 (PCIe x1) 适用于PCI Express插槽

• 1、2或4路高速CAN通道 (ISO 11898-2)

• 符合 CAN 规范 2.0 A/B 和 FD

• CAN FD 支持 ISO 和 Non-ISO 标准切换

• CAN FD 比特率数字域 (最大64位) 从25 kbit/s最大至12 Mbit/s

• CAN比特率从 25 kbit/s最大至1 Mbit/s

• CAN总线连接经由D-Sub, 9-pin (符合 CiA® 303-1)

• CAN FD控制器FPGA实施

• NXP TJA1044GT CAN收发器

• CAN连接上电气隔离高达 500 V，用于每个CAN通道的隔离

• CAN终端能够通过焊接线启用，用于每个CAN通道的分离

• PCIe数据转换经由总线主站DMA

• DMA存储器访问操作用32-和64-位地址

• 物理总线上的总线负载测量值包括错误帧和过载帧

• 诱发的错误生成用于收和发CAN报文

• 通过焊接跨接线，5伏电源可连接CAN接口上，比如用于外部总线转换器

• 扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)

发货清单

• 插入式CAN FD板卡 PCAN-PCI Express FD
• 插槽支架带D-Sub连接器用于CAN 总线(只适用于4通道版本)
• 设备驱动 Windows® 10, 8.1, 7 和 Linux (32/64-bit)
• CAN监视软件 PCAN-View for Windows® 详细 ...
• 用于CAN连接应用程序开发的编程接口 PCAN-Basic 详细 ...
• 编程接口适用于汽车领域标准化协议
• PDF格式的说明书
